Endschalter VG

Beschrieb

Kiepe Robust-Endschalter werden in Anlagen mit rauhen Betriebsbedingungen eingesetzt, z.B. in: Verlade-, Misch- und Transportanlagen für Schüttgüter; Hüttenwerks-, Stahlwerksund Giessereianlagen; Bau- und Holzbearbeitungsmaschinen; Kläranlagen.

Das Gehäuse des Schalters besteht aus einer korrosionsbeständigen Aluminium-Legierung. Alle aussenliegenden Teile wie Wellen und Schrauben sind entweder aus nichtrostendem Stahl oder besonders galvanisch behandelt. Robuste Sprungschaltkontakte gewährleisten eine sichere Schaltfunktion.

Die Schalter sind wartungsfrei.

Technische Daten

Generell
Erfüllte Vorschriften	EN 60947-5-1 VDE 0110 - Verschmutzungsgrad 2 (innen), 4 (aussen)
Geeignet für	Anlagen und Steuerungen nach EN 60204
Gehäuse	Leichtmetall-Legierung GK-ALSi 12
Lackierung	DD - Zweikomponentenlack, gelb RAL 1004
Befestigung	mittels 2 Langlöchern für M6-Schrauben
Gehäuse-Schutzart	IP 65 nach EN 60529
Mechanische Lebensdauer	0,5 x 10h6 Schaltspiele
Schaltpunkt	bei ca. 10° Auslenkung
Einbaulage	vorzugsweise wie Massskizzen
Sonderausstattung	Entlüftungsstutzen zur Vermeidung von Kondenswasserbildung
Zulässige Umgebungstemperatur	-25 °C bis +70 °C (Erweiterte Bereiche auf Anfrage)
Elektrisch
Schutzleiteranschluss	im Gehäuse M5
Kabeleinführung	Gewindebohrung für 3 x M20 x 1,5
Bemessungsisolationsspannung Ui	AC 380 V/DC 440 V
Schaltsystem	Sprungschalter
Kontaktbestückung	1 Ö + 1 S oder 2 Ö + 2 S
Konventioneller thermischer Strom Ith	10 A
Schaltvermögen Ie / Ue	5 A /AC 250 V
Schalthäufigkeit	1500 S/h
Anschlussquerschnitt	2,5 mm² max.

Bestellübersicht

Artikelnummer	Bezeichnung	Zusatz	Bestand^*1	Preis^*2
215.15.14.10.00	Schaltelement 1 Schliesser 1 Öffner	Ersatzteil für VG	8	31.80 CHF
92.038 143.101	Endschalter VG 03/1 mit Kunststoffrolle	1 Schliesser, 1 Öffner -25°C... + 70°C		256.80 CHF
92.038 143.111	Endschalter VG 033/1 mit Kunststoffrolle	2 Schliesser, 2 Öffner -25°C... + 70°C		286.80 CHF
92.038 143.201	Endschalter VG 03/2 mit Kugellagerrolle	1 Schliesser, 1 Öffner -25°C... + 70°C		259.20 CHF
92.038 143.211	Endschalter VG 033/2 mit Kugellagerrolle	2 Schliesser, 2 Öffner -25°C... + 70°C		289.20 CHF
92.038 143.301	Endschalter VG 03/3 mit Federstab	1 Schliesser, 1 Öffner -25°C... + 70°C		256.80 CHF
92.038 143.311	Endschalter VG 033/3 mit Federstab	2 Schliesser, 2 Öffner -25°C... + 70°C		286.80 CHF
92.038 143.401	Endschalter VG 03/9 mit verst. Kugellagerrolle	1 Schliesser, 1 Öffner -25°C... + 70°C	1	258.00 CHF
92.038 143.411	Endschalter VG 033/9 mit verst. Kugellagerrolle	2 Schliesser, 2 Öffner -25°C... + 70°C		288.00 CHF
92.038 418.501	Endschalter VG 03/4 mit Taumelstab	1 Schliesser, 1 Öffner -25°C... + 70°C		183.60 CHF
92.038 418.511	Endschalter VG 033/4 mit Taumelstab	2 Schliesser, 2 Öffner -25°C... + 70°C		213.60 CHF
94.059 002.002	Druckausgleichselement M20	Ersatzteil für VG		28.60 CHF

^*1: Lagerbestände sind Richtwerte. Die Zuteilung erfolgt nach Bestelleingang.

^*2: Preise sind nicht verbindlich, Irrtum ist vorbehalten.

Montage

Für die vereinfachte Befestigung der VG-Endschalter ist das Konsolblech S10 ideal. Es bietet eine schnelle und einfache Montage mit vielen Positionierungsmöglichkeiten
Das korrosionsbeständige Material hält jeder Witterung Stand. Die Bleche können sowohl im Innen- als auch Aussenbereich angebracht werden.

Konsolblech VG

Anschluss

Klicken Sie auf das Bild für eine grössere Ansicht

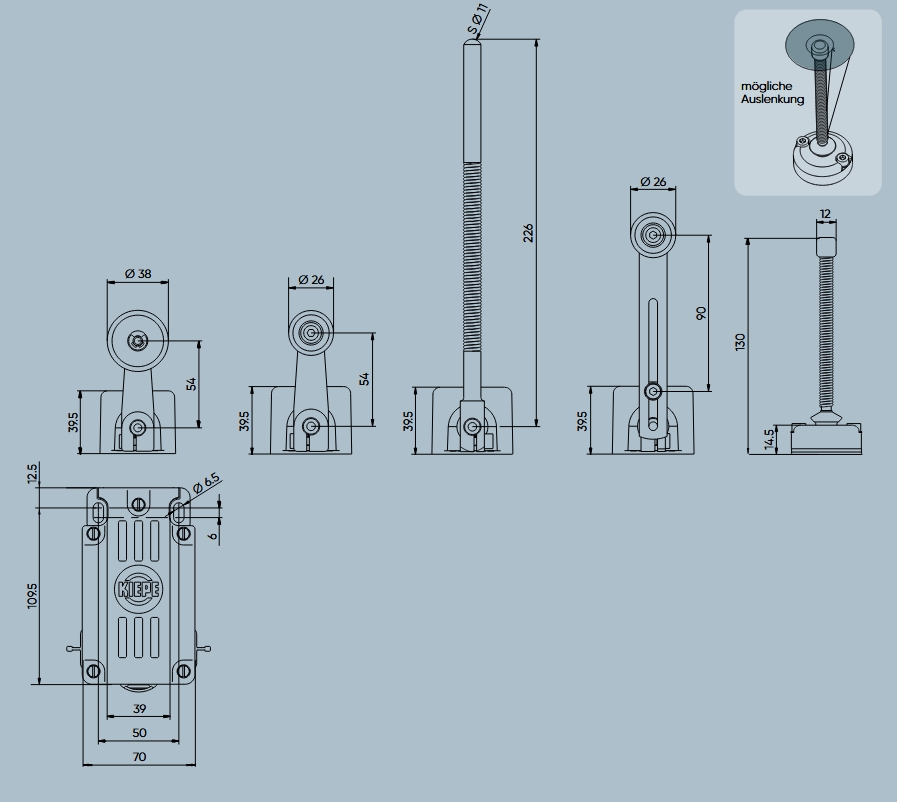

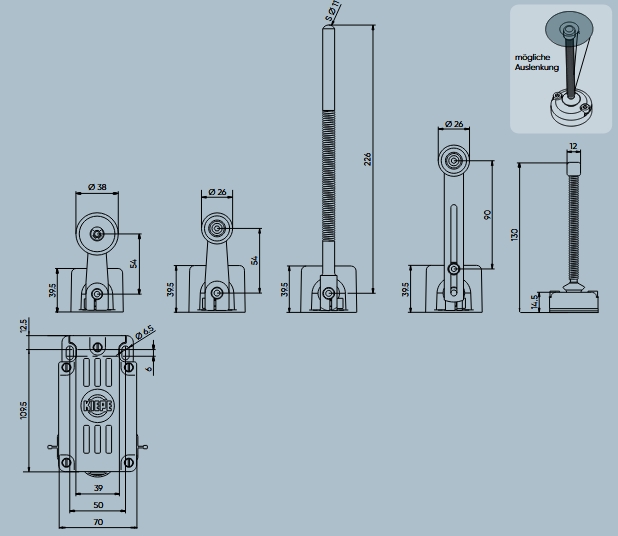

Massbild

Verstellhebel mit Kugellagerrolle VG 03/9 und VG 033/9

Klicken Sie auf das Massbild für eine grössere Ansicht

Taumelschalter VG 03/4 und VG 033/4

Klicken Sie auf das Massbild für eine grössere Ansicht

Federstab VG 03/3 und VG 033/3

Klicken Sie auf das Massbild für eine grössere Ansicht

Kunststoffrolle VG 03/1 und VG 033/1

Klicken Sie auf das Massbild für eine grössere Ansicht

Kugellagerrolle VG 03/2 und VG 033/2

Klicken Sie auf das Massbild für eine grössere Ansicht
